lunes, 21 de marzo de 2011

Por qué seleccionar un batería de marca antes que una genérica.


Este artículo está basado en uno realizado por Martyn Sly-jex , EMEA y Gerente Regional de Ventas para Rusia de Anton Bauer quien nos ofrece de una forma sencilla y clara, argumentos que diferencian a las baterías genéricas (que son más económicas) de las de marca, y nos explica como esas diferencias tienen una clara traducción en la seguridad y fiabilidad de las mimas.

No cabe duda que, en los tiempos de crisis que corren, una constante que procuramos tener presente siempre ante cualquier decisión de inversión sea en el ámbito que sea en el que movamos personal o empresarial, es tratar de reducir costes en la medida que podamos. En este sentido y concretando en los equipos que suministran energía a las cámaras profesionales, puede resultar muy tentador recortar presupuesto a base de adquirir baterías genéricas. Con demasiada frecuencia, sin embargo, esto se produce a expensas de la calidad, fiabilidad y seguridad.

Aunque utilizar equipamiento de marca se puede traducir en un precio más alto,  su mayor capacidad, corriente de descarga, las opciones incorporadas en los cargadores y los mecanismos de seguridad que incorporan, hacen que esta opción en la mayoría de las ocasiones suponga efectivamente una mejor inversión. Y en la medida en que nos encontramos con envejecimientos más largos, el retorno de la inversión que se produce es más corto (es decir se recupera antes la inversión).

Una breve evaluación de estas características, aplicables a las dos principales variedades de batería de hoy, el hidruro de níquel-metal (NiMH) y de iones de litio (Li-ion), revela el por qué.

La principal diferencia entre una batería de marca y una genérica, es la calidad. Las genéricas más baratas suelen ser elaboradas a partir de células estándar compradas en grandes cantidades a los mayoristas, empleando carcasas baratas y electrónicas básicas. Las de marca, por el contrario, se construyen a partir de células de alta calidad compradas directamente a fabricantes líderes, y vienen con un ajuste de carga balanceado entre ellas, previamente testeado en el control de calidad. Se fabrican en salas limpias con herramientas de precisión, y cuentan con carcasas diseñadas para absorber impactos. Sus tarjetas electrónicas incluyen componentes de calidad y software sofisticado. Su coste es mayor porque se dedica el tiempo, esfuerzo y cuidados necesarios para poder ofrecer una mayor calidad lo que se traduce en sistemas de mayor duración y fiabilidad.

Más allá de la fabricación, la capacidad o el tiempo de trabajo que se obtiene de una batería, también nos cuenta la historia de su calidad. Todas las baterías, incluso las mejores, empiezan a perder vida de en algún momento, pero los principales sistemas durar más tiempo antes de que la capacidad comience a disminuir. Además, ellas incluyen pantallas que ofrecen información del tiempo de trabajo restante en horas y minutos que se actualiza en función del consumo de energía que tenga la batería en cada momento. Muchas de estas baterías también disponen de conexión a un cargador de prueba, que testean la batería y documentan los resultados, lo que permite tener estimaciones precisas de la esperanza de vida de la batería. Una batería genérica raramente dispone de este tipo de sistema.

Antes de empezar a revisar las opciones de capacidad de diferentes baterías, haga una estimación sólida de la carga media que necesitan sus equipos y aplicaciones. Por ejemplo, si la cámara consume 45W y además usa una antorcha que consume 35W, la carga total será aproximadamente de 57W (las luces de relleno se utilizan normalmente una tercera parte del tiempo). Como las antorchas se alimentan a través de tomas de alimentación “Power Tap”, usted debería tener en cuenta un 25 por ciento más en el cálculo de estimación de carga para la antorcha (es decir debería considerar 43W en lugar de 35W). Aplique también este factor en cualquier otro equipo que se alimente de la batería, como monitores, transmisores inalámbricos... Con estas previsiones en mente, busque un promedio de tiempo de ejecución de al menos dos horas. Esto evita varios cambios de batería no planificada, especialmente en aplicaciones ENG y de producción.

Con baterías, tenga en cuenta que el encendido del equipamiento demanda picos de corriente. Así que si su videocámara consume 45W, y por ejemplo utiliza una antorcha de 35 W y accesorios de 10W, su carga continua es 90W. Si la batería que está estudiando establece en sus especificaciones técnicas que soporta una carga máxima continua de 73W, necesitará una que soporte algo más. Por eso es importante estimar la carga y encontrar una batería adecuada. Muchas baterías genéricas no proporcionan especificaciones de carga máxima, dejando la fuente de alimentación a su suerte.

Otro componente importante de un sistema de batería es el cargador. Si está bien diseñado, pueden durar hasta 20 años. Si el fabricante de la batería que está considerando afirma que se puede cargar con cualquier tipo de cargador, usted no tiene delante un diseño sofisticado. Incluso puede haber potenciales riesgos de seguridad. En su lugar, busque un cargador que tenga comunicación bidireccional con la batería y capacidad de probarla y calibrarla. El cargador también debería contar con canales de temperatura, y la posibilidad de ser actualizado en el futuro con nuevos algoritmos según vayan desarrollándose nuevas tecnologías.

A la hora de buscar la batería correcta, de todos los aspectos a poner en relieve, la seguridad es el más importante. Mientras que las baterías NiMH en general no plantean problemas de seguridad, las de ion-litio son otro cantar. El electrolito de ion-litio tiene un punto de inflamación bajo, también una baja tolerancia a la sobrecarga, y un incremento de volatilidad mayor. Si la batería es genérica, podría tener un mal diseño y fabricación de sus celdas, lo que es muy peligroso debido a que una sola podría igniciar el paquete entero. En 2007 más de 100 incidentes de este tipo ocurrieron en EE.UU., lo que llevó a una prohibición total en el transporte de baterías de Li-ion de más de 160Wh y limitaciones en el equipaje de mano y facturado para baterías entre 101 y 160Wh de capacidad.

Para contrarrestar estas medidas, los principales fabricantes vienen desarrollando más funciones de seguridad para las baterías de Ion-Li. Anton Bauer, por ejemplo, ha desarrollado una nueva construcción mecánica específicamente para propósitos de seguridad lo que además redunda en incrementa la vida de la batería. Este diseño se asemeja a un panal de miel, donde se alojan de forma individualizada cada célula de la batería. De esta manera, si esta recibe algún fuerte golpe por caída o por algún tipo de maltrato, las células que se dañan no afectan a las células en buen estado, en la medida que la transferencia de calor se reduce al mínimo. Más importante aún, ayuda a evitar fugas de combustible, protegiendo así a la persona que la maneja.

Las baterías genéricas pueden ser más baratas que las de marca, pero a menudo se pasa por alto que fabricar de forma económica es en detrimento de procesos y características que son importantes para producir un equipo con ciertas garantías de seguridad y fiabilidad. En la medida en que una batería genérica tiene un mal diseño, habrá un mal funcionamiento y su tiempo de vida decrecerá más rápidamente, lo que al final nos llevará a tener que comprar más baterías. Decidir comprar baterías genéricas, puede generar incurrir en mayores costes que el mayor precio pagado y mejores prestaciones de las de alta calidad. No corra ese riesgo. La batería es la causa más probable de irritación, de gastos imprevistos o de no poder hacer una captura irrepetible con su cámara. Cada vez más, la elección es una batería de marca.

Martyn Sly-jex es la EMEA y Gerente Regional de Ventas para Rusia - Anton / Bauer.

miércoles, 2 de marzo de 2011

Fundamentos de Fibra Óptica - (por BlueBell)

Tipos de fibra

Multi-Modo (MMF)
- 50/62.5um nucleo, 125um revestimiento.
- Atten-MHz/km: 200MHz/km.
- Atten-dB/km:3 dB @850nm.
- MMF tiene la cubierta color naranja.
- SMF tiene la cubierta color amarillo.




Mono-Modo (SMF)
- 9um nucleo , 125um revestimiento.
- Atten-dB/km:
       0.4 dB 1310nm.
       0.3 dB 1550nm


Fundamentos

Fibra vs Cobre
- Tamaño más pequeño.
- Más ligera.
- Inmune a la radiación electromagnética
- Capaz de transmitir a grandes distancias
- Menos ruidosa que los cables coaxiales.
- Capaz de transmitir mayores anchos de banda
- Fácil de expandir (P.ej: añadir señales en la misma fibra)
- Más barata que el cable coaxial


Degradaciones en la transmisión de fibra óptica

Factores a considerar :
    Atenuación
      Pérdida de potencia luminosa con la distancia
    Dispersión
      Difusión de los pulsos de señal a medida que se desplazan por la fibra
    Cableado
      Las curvaturas introducen interrupciones en la trayectoria de la luz Pérdida de potencia óptica en el recubrimiento si éste se daña.
      Debe siempre evitarse un radio de curvatura inferior a 5cm Cuando se macéan fibras, las bridas no deben apretarse para evitar micro-curvaturas.


Dispersión Multi-Modo

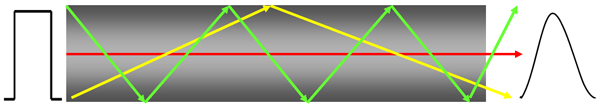

      Dispersión Modal
        Cuanto mayor es el núcleo de la fibra, mayor número de rayos pueden propagarse, haciendo mayor la dispersión. La dispersión determina la distancia a la que la señal puede viajar, particularmente en fibras multi-modo. En una fibra multi-modo 50um/125um, típicamente hablamos de 500.


      Dispersión Mono - Modo

      Los láser FP y DFB transmiten un ancho finito del espectro Las distintas longitudes de onda viajan a diferentes velocidades dentro de la fibra. Un pulso de luz se dispersa y viaja a través de la fibra solapando el pulso vecino Las fuentes de emisión más estrecha ( DFB vs. FP) consiguen menos dispersión Es un factor a tener en cuenta en transmisiones de banda ancha (>1Ghz) sobre largas distancias



      Formatos ópticos

      Multimodo :
      850nm LED, 1310nm LED, 860nm VCSEL, 850/1310 nm Wave Division Multiplexing (WDM).

      Distancia máxima 2.5km.
      LED Tx -14dB, PIN TIA Rx -30dB
      Presupuesto óptico – 16dB
      Características – 62.5/125 & 50/125
      Medio económico de transmitir señales de régimen binario bajo y medio.

      Monomodo :
      1310nm, 1550nm, 1310nm/1550nm WDM, CWDM parrilla de longitudes de onda, ITU, hasta 16 longitudes de onda.

      Máxima distancia 120km (Lásers de alta potencia en SD).
      Láser Tx disponibles desde -6dB a +6dB, PIN TIA Rx -30dB.
      Presupuesto óptico 36dB Max.
      Transmisión de señales de régimen binario bajo, medio y alto sobre largas distancias.


      Conectores

      Dependiendo de la aplicación:
        Interiores
          ST, SC, LC, FC, E2000 …..
        Exteriores
          Para cables SMPTE 311M Haz expandido Neutrik OpticalCON Mangueras Tactical vs Mangueras híbridas.




      Construcción de un sistema
        Enlaces punto a punto
          La multiplexación es una técnica relevante, cuando hay una limitación en el número de fibras: La infraestructura existente no dispone de más fibras Se usan fibras “oscuras” o se alquilan Restricción en los cables disponibles, como ocurre en muchas aplicaciones OB
        Considerar Tipos de señales
          Asociación de señales Infraestructura de fibras Distancia/pérdidas Redundancia



      Multiplexación - WDM (Wave Division Multiplexing)
            Técnica de multiplexación básica. Mux/Demux de dos longitudes de onda ópticas (850nm/1310 or 1310nm/1550nm) La gran separación de longitudes de onda implica:
              - Empleo de lásers no refrigerados baratos - Filtros baratos
            Baja capacidad de multiplexación, pero útil para incrementar la densidad en sistemas existentes
        Multiplexación básica - WDM


            Utiliza transmisores ópticos “standard” Las longitudes de onda viajan independientemente El formato de la señal y el régimen binario son completamente independientes para cada longitud de onda. Diseñado para MM y SM



      Multiplexación - DWDM (DWDM – Dense Wave Division Multiplexing)
            Mux/Demux de longitudes de onda con banda estrecha de separación 3.2 / 1.6 / 0.8 / 0.4 nm espaciamiento de longitudes de onda Hasta 160 longitudes de onda por fibra Espaciamiento estrecho = costes de implementación altos Lásers y filtros caros Principalmente utilizado en comunicaciones troncales por las compañías de telecomunicación



      Multiplexación - TDM (TDM – Time Division Multiplexing)
            La multiplexación se realiza en el dominio eléctrico, antes de la conversión óptica. Maximiza el número de señales en una longitud de onda Puede utilizarse junto con la técnica CWDM para incrementar aún más la densidad de señales en una fibra Útil para aplicaciones en:
              - OB donde el número de fibras es limitado. - Enlaces entre estudios

      Multiplexación - CWDM (CWDM – Coarse Wave Division Multiplexing)

            Nueva tecnología (ITU Std G.694.2) Basada en DWDM pero más simple y robusta Espaciamiento mayor entre longitudes de onda (20 nm), y transmisores dedicados. Hasta 16 longitudes de onda por fibra Uso de lásers no refrigerados y filtros sencillos Ahorro significativo de costes respecto a DWDM





      CWDM – Espectro óptico


          20nm spaced wavelengths



      Conclusión
            La fibra óptica es un medio de transmisión ideal. Existen muchas opciones de configuración posibles. Un diseño del sistema abierto previene muchos dolores de cabeza en el futuro.
